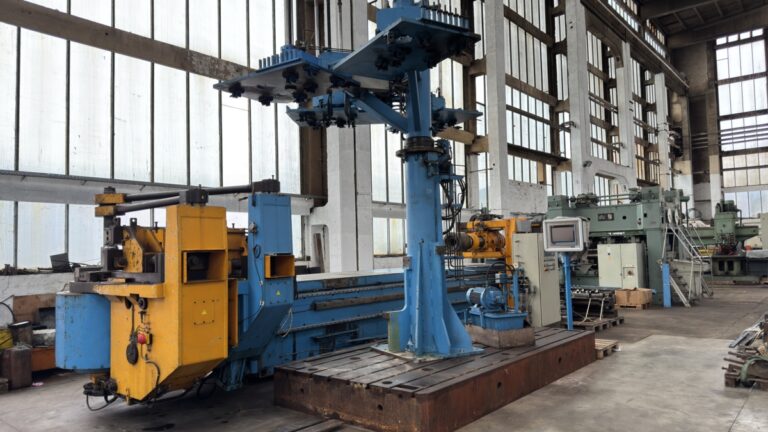

Lagernummer: 2084-1062
Technische Daten
| Rohrdurchmesser 168,3 x 11 mm | |
| Rohraufschiebelänge 6000 mm | |
| Biegeradius max. 700 mm | |
| Steuerung Siemens 840 D | |
| Mehr Informationen auf der Produkt-Seite |
Beschreibung
Rohrdurchmesser 168,3 x 11 mm
Rohraufschiebelänge 6000 mm
Biegeradius max. 700 mm
Steuerung Siemens 840 D
Biegeradius min. 80 mm
Biegewinkel max. +/- 190 °
Anschlußwert 400 V / 50 HZ /85A
Maße (Länge/Breite/Höhe) 11,9 x 2,7 x 2,45 m
Maschinengewicht ca. 33 t
- CNC-Steuerung CNC MMI Multicontrol 2000 - Steuerungssystem NCU - SPS PLC Siemens Simatic S7 - elektr. Anschlusswert 400V / 50 Hz / 85 A Die Maschine ist vollautomatisch und mit einem Werkzeugwechsler ausgestattet. Die folgenden Werkzeuge sind verfügbar: Rohr Ø 48,3 mm; Radius 105 mm Rohr-Ø 60,3 mm; Radius 120 mm Rohr Ø 63,5 mm; Radius 150 mm Rohr-Ø 76,1 mm; Radius 190 mm Rohr Ø 88,9 mm; Radius 222 mm Rohr Ø 114,3 mm; Radius 285 mm Rohr Ø 139,7 mm; Radius 350 mm Rohr Ø 141,3 mm; Radius 700 mm Rohr-Ø 168,3 mm; Radius 420 mm Es gab einige wenige Dorne, auf denen eine Markierung direkt eingraviert war. Diese hatten die folgenden Spezifikationen: 88,9 x 8 mm; 88,9 x 4,5 mm; 114,3 x 8,8 mm; 139,7 x 8,8 mm; 168,3 x 12,5 mm; 168,3 x 8,8 mm Die folgenden Außendurchmesser der Dorne wurden gemessen: 23,2 mm; 32,3 mm; 37,1 mm; 41,5 mm; 59,3 mm; 70,3 mm; 77,7 mm; 80,9 mm; 88,7 mm; 93,2 mm; 94,7 mm; 103,0 mm; 112,8 mm; 118,8 mm; 128,9 mm; 138,5 mm; 147,2 mm; 153,6 mm Das Zubehörpaket hat einen Wert von ca. 150.000,- €
